Magnetism

Câmpul magnetic este o formă de existență a materiei care se caracterizează prin acțiunea exercitată asupra acului magnetic sau asupra unui conductor liniar parcurs de curent aflat în câmp.

Orice câmp se reprezintă grafic cu ajutorul liniilor de câmp.

Linia de câmp este curba tangentă în orice punct la direcția acului magnetic. În cazul unui magnet liniile de câmp pleacă din polul nord și întră în polul sud.

Inducția câmpului magnetic (B)

Este o mărime fizică vectorială ce caracterizează câmpul magnetic.

[B]SI = 1 Tesla (T) = 104 Gauss

Vectorul inducție magnetică este întodeauna tangent la liniile de câmp.

1. Inducția câmpului magnetic pentru un solenoid

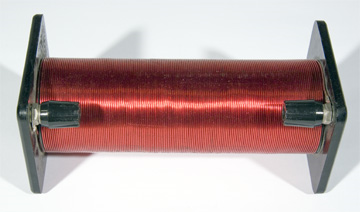

Solenoid

Caracteristicile solenoidului:

• are lungimea măsurată pe direcția axei mult mai mare decât diametrul;
• spirele sunt dispuse într-un singur strat și nu au spații între ele;
• liniile de câmp sunt paralele în interiorul solenoidului și curbe închise la exterior.

În vid inducția câmpului magnetic pentru un solenoid este egală cu:

μ 0  - permeabilitatea magnetică în vid, μ 0 = 4·π ·10-7 N/A2

N - numărul de spire al solenoidului

l - lungimea solenoidului

I - intensitatea curentului electric prin solenoid

Într-un mediu oarecare inducția câmpului magnetic pentru un solenoid este egală cu:

μ = μ0 ·μr

μr = permeabilitatea magnetică relativă a mediului. Este o mărime fizică adimensională.

Sensul liniilor de câmp se determină cu regula burghiului:

• se așează burghiul perpendicular pe planul spirelor și se rotește în sensul curentului prin spiră;
• Sensul de întoarcere al burghiului determină sensul liniilor de câmp.

2. Inducția câmpului magnetic pentru o spiră

În vid inducția câmpului magnetic pentru o spiră este egală cu:

r - raza spirei

Într-un mediu oarecare inducția câmpului magnetic pentru o spiră este egală cu:

Liniile de câmp sunt cercuri de-a lungul spirei, iar sensul liniilor de câmp se determină cu regula burghiului.

3. Inducția câmpului magnetic pentru un conductor

În vid inducția câmpului magnetic pentru un conductor este egală cu:

Într-un mediu oarecare inducția câmpului magnetic pentru un conductor este egală cu:

Liniile de câmp sunt cercuri de-a lungul conductorului, iar sensul lor se determină cu regula burghiului:

• se așează burghiul paralel cu conductorul și se rotește astfel încât să înainteze în sensul curentului electric prin conductor;
• sensul de rotire al burghiului reprezintă sensul liniilor de câmp.

Mai jos puteti descarca o animatie despre magneti si electromagneti
