Fluxul magnetic

Liniile de câmp magnetic urmează direcția de la polul nord către polul sud.

Definiție: Fluxul magentic este o mărime fizică scalară ce caracterizează câmpul magnetic pe o anumită suprafată perpendiculară pe acesta.

În figura următoare se poate observa că fluxul magentic pentru o suprafată variază în jurul polului unui magnet.

Fluxul magnetic poate fi comparat (prin analogie) cu intensitatea curentului electric, deoarece fluxul magnetic ia naștere ca urmare a unei tensiuni magnetice și trece (circulă) printr-un mediu ce are o rezistență magnetică.

Forța electromagnetică

Definiție:

Este forța exercitată de câmpul magnetic asupra unui conductor liniar parcurs de curent electric.

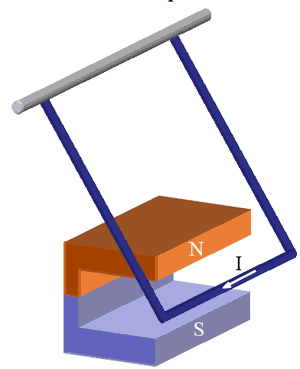

Exemplu: Un cadru metalic este parcurs de un curent electric I ce se găseşte între polii unui magnet permanent. La închiderea circuitului se constată deviaţia cadrului, ca în figura alăturată.

Direcția ți sensul forței se determină cu ajutorul regulei mâinii stângi:

• Se așază mîna stângă astfel încât liniile de câmp să intre perpendicular în palmă, iar cele 4 degete să indice sensul curentului electric
• degetul mare deschis la 90o (unghi drept) indică sensul forței.

Forța electrodinamică

Definiție:

Forța electrodinamică reprezintă forța de interacțiune dintre doi conductori liniari parcurși de curent electric.

Doi conductori parcurși de curenți electrici de același sens se atrag, respectiv se resping pentru sensuri diferite.

În vid expresia forței electrodinamice este:

μ 0 - permeabilitatea magnetică îm vif

I1, I2 - intensitatea curenților prin cei doi conductori

l - lungimea conductoarelor

r - distanța dintre conductoare

Într-un mediu oarecare expresia forței electrodinamice este:

μ = μ0 · μr

μr    - permeabilitatea magnetică relativă a mediului

     - este o mărime fizică adimensională (nu are unitate de măsură)

μ0 = 4π 10-7 N/A2

Un amper reprezintă intensitatea curentului electric care se stabilește prin doi conductori rectilinii plasați în vid, paraleli și de lungime infinită, situați la distanța de un metru unul față de altul și care acționează asupra ceiluilalt cu o forță de 2·10-7 N pe fiecare metru din lungimea conductoarelor.
